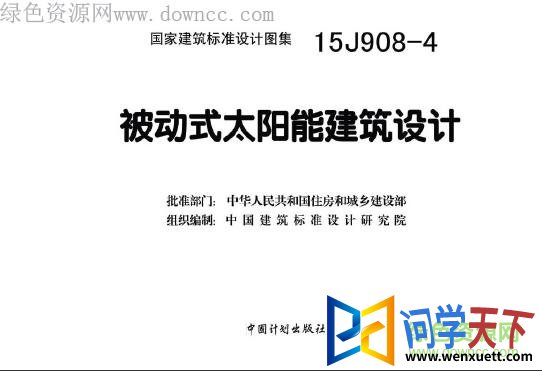

15j908-4图集中讲解集热墙等众多太阳能装置的各项设计要求，对被动式的太阳能集热装置进行了全新的定义，各类建筑产品的图纸详细的为用户们带来了设计标准与要求，从而能够实现所需的集热效果，各类装置正常运作！
15j908-4目录简介目录1
说明2
被动式太阳能采暖技术索引图7
直接受益窗原理图8
直接受益窗构造详图9
集热墙/集热蓄热墙原理图10
集热墙/集热蓄热墙构造详图11
真空管空气集热墙构造详图12
平板空气集热器构造详图13
附加阳光间原理图14
附加阳光间构造详图15
对流环路式集热原理图16
对流环路式集热构造详图17
蓄热、蓄水屋面原理图18
被动式太阳能降温技术索引图
图集内容包括1.被动式太阳能采暖气候分区、被动式降温气候分区、被动式太阳能建筑技术设计原则。
2.被动式太阳能建筑采暖和降温方式及其原理、技术要点及建筑构造详图。
适用范围本图集适用于新建、改建、扩建的低层和多层民用被动式太阳能建筑的设计和施工，可供建筑设计人员在进行被动式太阳能建筑设计时使用。
